مقدمه:
نصب اصولی و ایمن منبع ذخیره، نیازمند زیرسازی استاندارد و مهندسی‌شده است تا از تغییر شکل یا آسیب به بدنه جلوگیری شود. استفاده از یک پایه مخزن آب مناسب، علاوه بر تراز نگه‌داشتن منبع و مهار وزن سنگین سیال، دسترسی به شیرآلات خروجی و اتصالات کف را بسیار آسان می‌کند. عدم توجه به استحکام سازه و استفاده از بستر نامناسب می‌تواند خسارات جبران‌ناپذیری به بار آورد؛ ازاین‌رو، طراحی و ساخت استاندارد پایه مخزن آب متناسب با لیتراژ و ابعاد هندسی منبع، نقشی کلیدی در طول عمر آن دارد. در ادامه این راهنما، الزامات فنی انتخاب و اجرای پایه مخزن آب را بررسی می‌کنیم.
چرا استفاده از پایه مخزن آب و زیرسازی استاندارد حیاتی است؟
بسیاری از خریداران هنگام تهیه مخزن پلی‌اتیلن، تمام تمرکز و بودجه خود را روی انتخاب برند و گنجایش مخزن می‌گذارند و به نحوه استقرار آن توجهی نمی‌کنند. در حالی که نصب اصولی منبع روی یک نشیمنگاه یا پایه استاندارد، ۴ مزیت تعیین‌کننده دارد:
تحمل وزن مخزن سنگین و جلوگیری از تنش نقطهای
هر 1000 لیتر آب معادل دقیقاً ۱ تُن (۱۰۰۰ کیلوگرم) وزن است. پس بنابراین وزن مخزن 1000 لیتری پلی اتیلن برابر با 1000 کیلو گرم است.وقتی مخزنی پر می‌شود، این بار عظیم به کف سازه منتقل می‌شود. اگر زیر مخزن برآمدگی، سنگ‌ریزه، شیب غیراستاندارد یا پایه‌های نامتوازن وجود داشته باشد، فشار در یک نقطه متمرکز شده و سبب دفرمگی، ترکیدگی و شکم‌دادن کف پلی‌اتیلن می‌شود. پایه استاندارد، بار را به‌طور کاملاً یکنواخت در سطح پخش می‌کند.
افزایش فشار ثقلی آب (بدون نیاز دائمی به برق و پمپ)
در مناطقی مانند باغ‌ها، ویلاها یا هنگام قطعی برق، یکی از بهترین راه‌ها برای جاری شدن آب با فشار مناسب در لوله‌ها، بهره‌گیری از فشار هیدرواستاتیک (ثقلی) است. به ازای هر ۱ متر که ارتفاع پایه مخزن آب افزایش پیدا می‌کند، حدود ۰.۱ بار (Bar) فشار پشت شیرهای خروجی ایجاد می‌شود. قرار دادن مخزن روی پایه‌ای با ارتفاع ۲ الی ۳ متر، فشار آب مصرفی را به حد مطلوبی برای شست‌وشو و مصرف روزانه می‌رساند.
بهینه‌سازی فضا و محافظت از پمپ و اتصالات مخزن آب

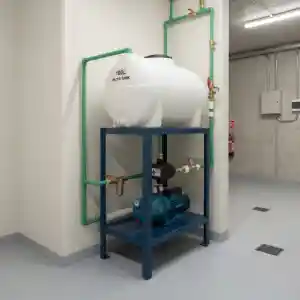

در موتورخانه‌ها، حیاط‌ها یا پشت‌بام‌ها که با محدودیت فضا روبه‌رو هستیم، ساخت یک شاسی فلزی با ارتفاع ۵۰ تا ۱۰۰ سانتی‌متر این امکان را می‌دهد که پمپ آب، ست‌کنترل، فیلترهای پیش‌تصفیه و کلکتور لوله‌کشی دقیقاً زیر تانکر تعبیه شوند. این کار علاوه بر صرفه‌جویی چشمگیر در فضای مفید، پمپ را از تابش مستقیم آفتاب و بارش باران محفوظ نگه می‌دارد.
جلوگیری از ابطال گارانتی معتبر کارخانه
تقریباً در تمامی شرکت‌های معتبر تولیدکننده مخازن پلی‌اتیلن (از جمله شرکت طبرستان)، یکی از شروط اصلی اعتبار گارانتی، «نصب روی سطح کاملاً تراز، صاف، یکپارچه و بدون لرزش» قید شده است. هرگونه آسیب ناشی از قرارگیری روی سطوح غیراستاندارد یا پایه‌های غیراصولی، تانکر را از پوشش گارانتی خارج می‌کند.
انواع پایه و زیرسازی مخزن آب از نظر متریال و سازه
برای استقرار و مهار مخازن آب، متناسب با شرایط محیطی و نوع مخزن، از سازه‌های مختلفی استفاده می‌شود:
پایه و شاسی فلزی (پروفیلی / قوطی‌آهنی)
محبوب‌ترین و انعطاف‌پذیرترین گزینه برای ایجاد ارتفاع دلخواه در پشت‌بام، حیاط و فضاهای باز است. این پایه‌ها از اتصال قوطی‌های صنعتی، نبشی، ناودانی و ورق‌های فولادی با جوشکاری CO2 یا برق ساخته می‌شوند و قابلیت جابه‌جایی دارند.
سکوی بتنی و اسلب سیمانی مسلح
ایمن‌ترین و با دوام‌ترین روش زیرسازی دائمی برای مخازن زمینی حجیم (عمودی یا افقی) در موتورخانه‌ها و محوطه‌ها است. ضخامت استاندارد اسلب بتنی معمولاً بین ۱۰ تا ۱۵ سانتی‌متر است که با میلگردبندی مناسب، مقاومت بی‌نظیری در برابر بار سنگین ارائه می‌دهد.
پایه‌ها و رینگ‌های اختصاصی مخازن قیفی (مخروطی)
مخازن قیفی (ته مخروطی) به دلیل ساختار شیب‌دار کف، جهت تخلیه کامل مایعات و لجن‌زدایی طراحی شده‌اند و به‌هیچ‌وجه بدون پایه قابلیت استقرار ندارند. پایه این مخازن دارای یک «رینگ نگه‌دارنده دایره‌ای» با زاویه دقیق و پایه‌های مهاربندی‌شده فلزی است تا گرانیگاه مخزن را در تعادل نگه دارد.
پایه‌های پیش‌ساخته پلیمری و ترکیبی
این پایه‌ها برای مخازن با حجم‌های پایین (تا ۵۰۰ لیتر) کاربرد دارند و به دلیل ضدزنگ بودن و مقاومت بالا در برابر رطوبت مداوم، در محیط‌های بسیار مرطوب استفاده می‌شوند.

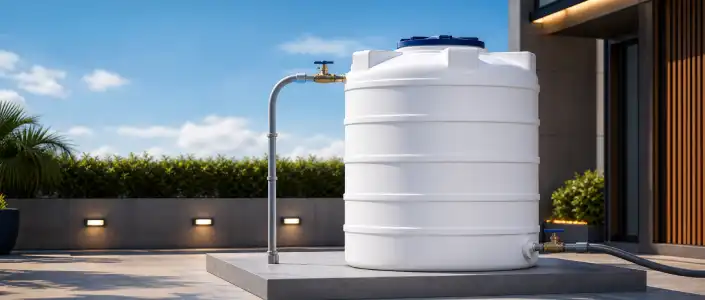

راهنمای جامع نصب مخزن آب در ساختمان؛ صفر تا صد اصول فنی و ایمنی
آموزش گام‌به‌گام زیرسازی اصولی، لوله‌کشی استاندارد، نصب اتصالات و انتخاب بهترین مکان (پشت‌بام، موتورخانه یا حیاط) به همراه چک‌لیست ایمنی تاییدشده.
اشتباه در ساخت پایه فلزی تانکر آب
نکته طلایی و حیاتی که اکثر جوشکاران و خریداران نادیده می‌گیرند:
کف شاسی فلزی مخزن سیال به‌هیچ‌وجه نباید تنها از چند ردیف قوطی یا تیرآهن مشبک با فضای خالی تشکیل شده باشد!
پلی‌اتیلن یک ماده انعطاف‌پذیر (ترموپلاستیک) است. هنگامی که آب درون مخزن پر می‌شود، فشار هیدرولیکی آب، کف مخزن را به سمت پایین می‌راند. اگر زیر مخزن فاصله خالی میان قوطی‌ها وجود داشته باشد:
- کف مخزن در فواصل خالی شکم داده و باد می‌کند.
- لبه‌های تیز قوطی‌ها به مرور زمان مانند تیغ عمل کرده و کف مخزن را دچار برش و ترکیدگی ناگهانی میکنند.
راه‌حل استاندارد: حتماً باید بر روی اسکلت قوطی‌های فلزی، یک ورق صاف فولادی (حداقل ضخامت ۲ الی ۳ میلی‌متر) به‌طور کامل جوش داده شود یا از صفحات مستحکم ضدآب (مانند پلای‌وود ضخیم دریایی) استفاده گردد تا تمام سطح زیرین مخزن در یک بستر پیوسته و یکنواخت قرار گیرد.
راهنمای محاسباتی ساخت شاسی مخزن
| حجم مخزن | وزن تقریبی (آب + مخزن) | سایز قوطی پایه‌ها | سایز قوطی کلاف و کفی | ضخامت ورق کفی |
|---|---|---|---|---|
| 500 لیتر | 550 کیلوگرم | قوطی 40×40 (ضخامت 2 میل) | قوطی 30×30 | 2 میلی‌متر |
| 1000 لیتر | 1100 کیلوگرم | قوطی 50×50 یا 60×40 (ضخامت 2.5 میل) | قوطی 40×40 | 2.5 میلی‌متر |
| 2000 لیتر | 2200 کیلوگرم | قوطی 80×40 یا 60×60 (ضخامت 3 میل) | قوطی 50×50 | 3 میلی‌متر |
| 3000 تا 5000 لیتر | 3300 تا 5500 کیلوگرم | قوطی 90×90 / 100×100 یا لوله 3 اینچ | قوطی 60×60 و تیرآهن 10 | 3 تا 4 میلی‌متر |
اصول مهاربندی و بادبند
اگر ارتفاع پایه منبع آب بیشتر از ۵۰ سانتی‌متر باشد، فشار جانبی و لرزش می‌تواند سازه را دچار پیچش یا واژگونی کند. بنابراین استفاده از نبشی ۳ یا ۴ به‌صورت ضربدری (بادبند X) بین پایه‌ها الزامی است تا استحکام جانبی در برابر باد و تکانه‌های احتمالی حفظ شود.
پوشش ضدزنگ و رنگ‌آمیزی
از آنجا که پایه در مجاورت همیشگی رطوبت، سرریز آب و شرایط جوی است، سازه فلزی باید پس از سمباده‌کاری و چربی‌زدایی، با یک دست ضدزنگ باکیفیت و دو لایه رنگ روغنی، اپوکسی یا رنگ کوره‌ای الکترواستاتیک پوشانده شود تا از پوسیدگی زودهنگام جلوگیری شود.
مراحل ساخت پایه مخزن
ساخت اصولی پایه مخزن شامل اندازه‌گیری دقیق ابعاد منبع، برش‌کاری گونیای مقاطع فولادی، و جوشکاری نفوذی مقاوم شاسی است. در ادامه، فرزکاری و صیقل دادن کامل سطح نشیمنگاه برای جلوگیری از سوراخ شدن کف مخزن انجام می‌شود. در پایان، اجرای پوشش ضدزنگ و رنگ‌آمیزی صنعتی، سازه را در برابر رطوبت و فرسایش کاملاً محافظت می‌کند.
اندازه‌گیری و نقشه‌کشی دقیق
نخستین و حساس‌ترین گام، محاسبه دقیق ابعاد مخزن، قطر قاعده و میزان بار مایع است. طراحی ارتفاع پایه باید متناسب با شیب تخلیه و موقعیت پمپ انجام گیرد. هرگونه اشتباه در اندازه‌گیری اولیه می‌تواند به عدم تراز مخزن، فشار نامتقارن به پایه‌ها و نهایتاً تغییر شکل یا شکست بدنه پلی‌اتیلن منجر شود.
برش‌کاری مقاطع فولادی
پس از محاسبه، نوبت به برش دقیق قوطی‌ها، لوله‌ها یا نبشی‌ها بر اساس نقشه فنی می‌رسد. این مرحله باید با اره صابونی یا اره نواری انجام شود تا زوایای فارسی‌بُر و فارسی‌کاری گوشه‌ها کاملاً گونیا و بدون زاویه خطا باشند. دقت بالا در برش، ضامن تعادل و سوار شدن دقیق قطعات روی یکدیگر است.
جوشکاری استاندارد و مقاوم
اتصال اسکلت سازه با الکترود مناسب و جوشکاری نفوذی، شاسی را در برابر وزن سنگین آب و ضربات احتمالی پایدار می‌سازد. کیفیت خط جوش و رعایت اصول گونیا بودن در حین خال‌جوش و جوش نهایی الزامی است. عدم یکنواختی یا وجود حباب در جوش، موجب کاهش مقاومت برشی و افت شدید استحکام سازه می‌شود.
فرزکاری و پلیسه‌گیری
بعد از اتمام جوشکاری، تمامی ناهمواری‌ها، گل‌جوش‌ها و لبه‌های برنده فلزی باید به‌دقت با سنگ فرز ساییده و صاف شوند. این مرحله حیاتی است؛ چرا که سطح اتکای مخزن پلی‌اتیلن نباید کوچک‌ترین زائده یا برجستگی تیزی داشته باشد، در غیر این صورت فشار وزن مخزن باعث سوراخ شدن یا پارگی کف آن می‌گردد.
اعمال ضدزنگ و رنگ‌آمیزی نهایی
محیط موتورخانه، پارکینگ یا پشت‌بام همواره در معرض رطوبت، نشتی و تابش نور خورشید است. پوشش زیرین ضدزنگ باکیفیت و متعاقباً اجرای رنگ اپوکسی یا صنعتی روی اسکلت، فلز را از اکسیداسیون و فرسودگی نجات می‌دهد. رنگ‌آمیزی اصولی، طول عمر مفید سازه را در شرایط آب‌وهوایی نامساعد تا سال‌ها افزایش خواهد داد.
🎬 ویدیو آموزشی کارگاهی مراحل ساخت پایه و شاسی مخزن قیفیدر این ویدیو تمام مراحل اندازه‌گیری، برش‌کاری دقیق، جوشکاری نفوذی، فرزکاری و رنگ‌آمیزی شاسی مخزن قیفی را مشاهده کنید. ✔ برش‌کاری دقیق و گونیای مقاطع فلزی ✔ فرزکاری و صیقل نشیمنگاه جهت ایمنی مخزن ✔ اجرای پوشش ضدزنگ و رنگ‌آمیزی صنعتی مقاوم |
ابعاد مخزن طبرستان استاندارد نشیمن پایه نسبت به مخزن
یکی دیگر از قواعد مهم مهندسی در ساخت شاسی:
- سطح نشیمن شاسی باید در تمامی جهات بین ۵ تا ۱۰ سانتی‌متر بزرگ‌تر از ابعاد کف مخزن باشد.
- بیرون‌زدگی حتی ۱ سانتی‌متر از لبه مخزن از روی شاسی باعث افتادگی لبه‌ها، عدم توزیع درست بار و ترکیدن مخزن در نقطه اتصال لبه به بدنه خواهد شد.
زیر منبع آب چی بذاریم؟ (مقایسه سکوی بتنی با شاسی فلزی
| ویژگی | سکوی بتنی مسلح | شاسی و چهارپایه فلزی |
|---|---|---|
| طول عمر و دوام | مادام‌العمر و بدون فرسایش | بالا (نیاز به تجدید رنگ پس از چند سال) |
| امکان جابه‌جایی | ندارد (ثابت و غیرقابل انتقال) | دارد (کاملاً پرتابل و قابل انتقال) |
| قابلیت تنظیم ارتفاع | محدود به ارتفاع قالب‌بندی | از 20 سانتی‌متر تا چند متر |
| استفاده از فضای زیرین | غیرممکن (فضای کور) | ایده‌آل برای جانمایی پمپ و تجهیزات |
| سرعت آماده‌سازی | نیاز به 7 تا 10 روز برای خشک‌شدن بتن | ساخت و نصب فوری در چند ساعت |
| هزینه اجرا | اقتصادی برای ارتفاع‌های کم | متناسب با قیمت روز آهن و ارتفاع سازه |
عوامل مؤثر بر قیمت مخزن آب و پایه و نحوه سفارش ساخت
قیمت تمام‌شده یک شاسی یا استند تانکر آب به فاکتورهای زیر بستگی دارد:
- وزن کل آهن‌آلات مصرفی: رابطه مستقیم با لیتراژ مخزن و ارتفاع پایه دارد.
- ضخامت ورق نشیمن و پروفیل‌ها: استفاده از متریال با ضخامت‌های ۲، ۲.۵ یا ۳ میلی‌متر.
- نوع پوشش و رنگ: تفاوت قیمت میان رنگ ساده روغنی و رنگ الکترواستاتیک کوره‌ای ضدخش.
- تجهیزات سفارشی: تعبیه حفاظ دور مخزن، پله دسترسی برای بازدید درب تانکر یا چرخ‌های قفل‌دار زیر سازه.
نکات ایمنی مهم هنگام نصب مخزن روی پایه
- بررسی بار مجاز سقف: پیش از احداث پایه بر روی پشت‌بام، حتماً از قرارگیری پایه‌ها روی تیرهای اصلی یا ستون‌های باربر ساختمان اطمینان حاصل کنید.
- استفاده از لرزه‌گیر و شیلنگ منعطف: در لوله خروجی متصل به پمپ و مخزن روی پایه، حتماً از شیلنگ‌های فلکسیبل ضدلرزش استفاده کنید تا لرزش پمپ به سازه و فیتینگ‌های مخزن منتقل نشود.
- تراز بودن کامل زیر پایه‌ها: قبل از آبگیری نهایی، تراز بودن چهارپایه را با تراز بنایی یا لیزری چک کنید؛ هرگونه شیب حتی اندک، وزن آب را به یک ضلع منتقل کرده و خطر واژگونی به همراه دارد.

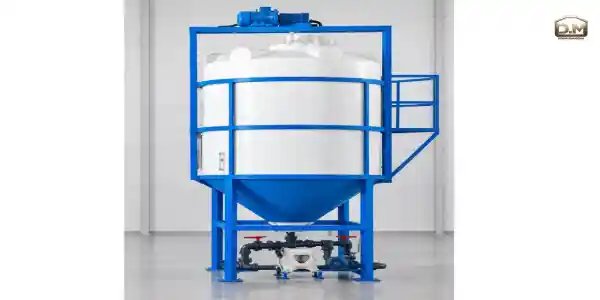

ساخت شاسی مخزن قیفی
ساخت شاسی مخزن قیفی نیازمند دقت مهندسی بالاست؛ زیرا تمامی وزن مایع روی رینگ نشیمن و زاویه مخروطی متمرکز می‌شود. در ساخت این سازه، نورد رینگ بالایی باید کاملاً یکنواخت و فاقد لبه‌های برنده یا برجستگی جوش باشد تا پوسته پلی‌اتیلن آسیب نبیند. پایه‌های اصلی بر اساس لیتراژ معمولاً از قوطی یا لوله صنعتی سنگین ساخته شده و در حجم‌های بالای ۱۰۰۰ لیتر، اجرای کلاف‌های افقی و بادبندهای ضربدری برای خنثی‌کردن تنش و پیچش باد الزامی است. همچنین ارتفاع نشیمن تا زمین باید فضای کافی برای نصب اتصالات و شیر خروجی فراهم کند و شاسی با رنگ ضدزنگ یا اپوکسی پوشش داده شود.
ساخت شاسی مخزن قیفی طبرستان
ساخت شاسی مخازن قیفی طبرستان باید دقیقاً مطابق با نقشه‌های ابعادی کارخانه انجام شود، زیرا زاویه مخروط و قطر نشیمن هر لیتراژ اختصاصی است. نورد رینگ بالایی شاسی اهمیت حیاتی دارد؛ محل تماس فلز با بدنه پلی‌اتیلن باید کاملاً صاف، بدون زائده جوش و لبه‌های برنده باشد تا پوسته مخزن دچار فرورفتگی نشود. برای حفظ ایستایی، در ظرفیت‌های بالای ۱۰۰۰ لیتر استفاده از قوطی‌های صنعتی سنگین، بادبند ضربدری و کلاف پایینی الزامی است. همچنین باید ارتفاع خروجی زیر قیف برای نصب شیرآلات بدون فشار مکانیکی لحاظ شده و کل سازه با ضدزنگ یا اپوکسی در برابر رطوبت عایق‌کاری شود.

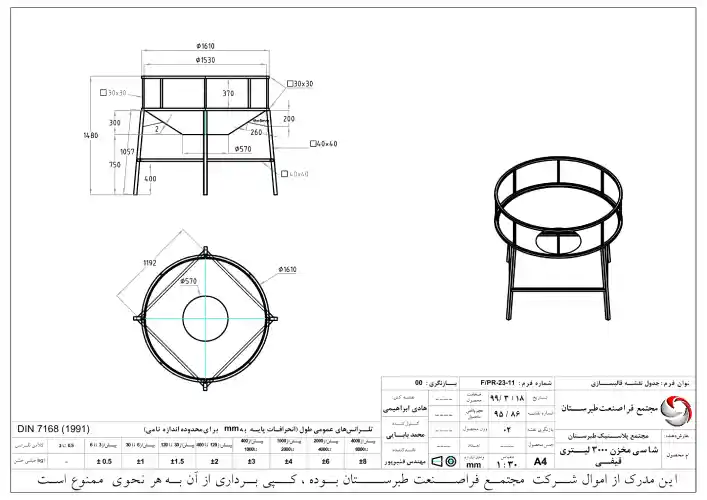

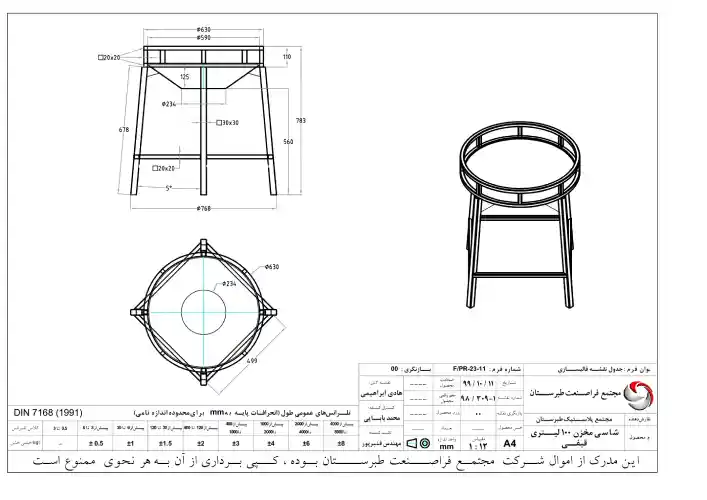

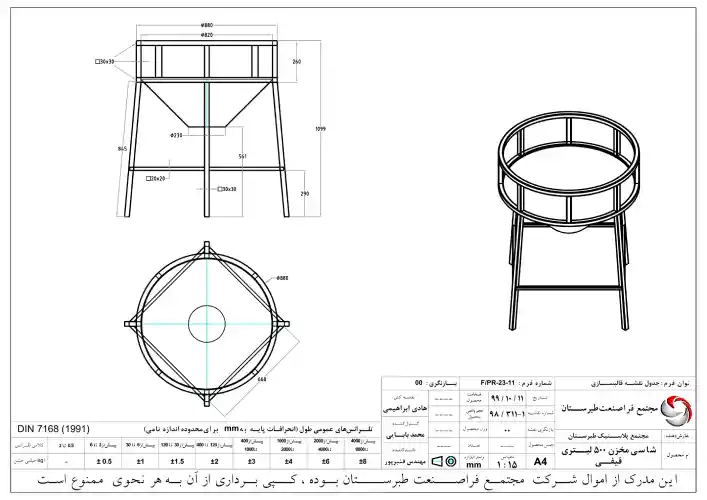

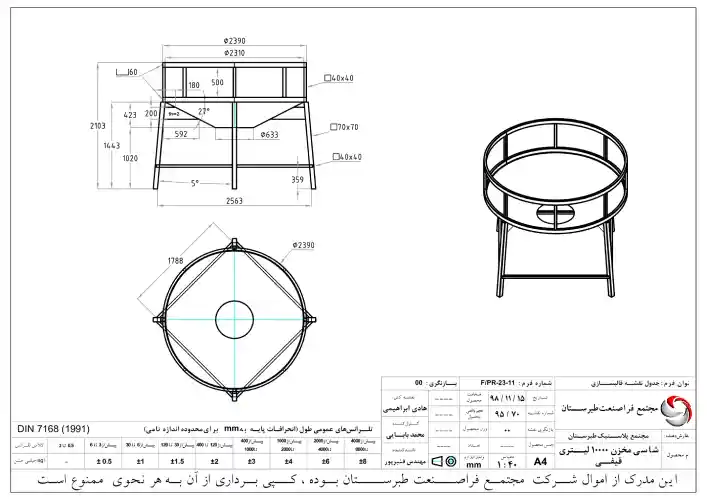

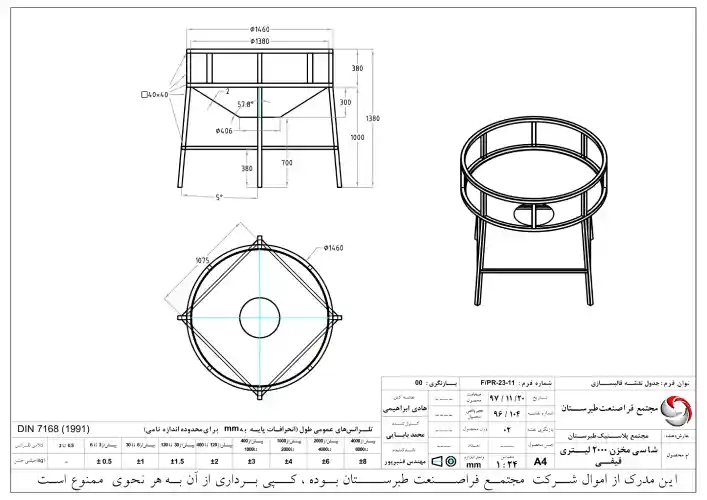

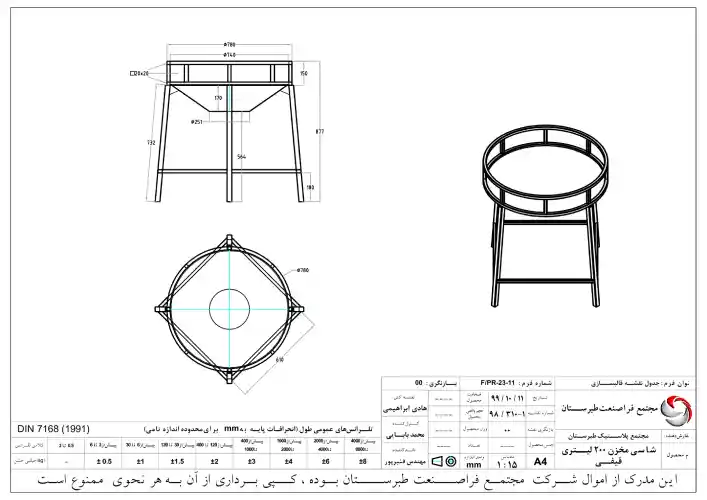

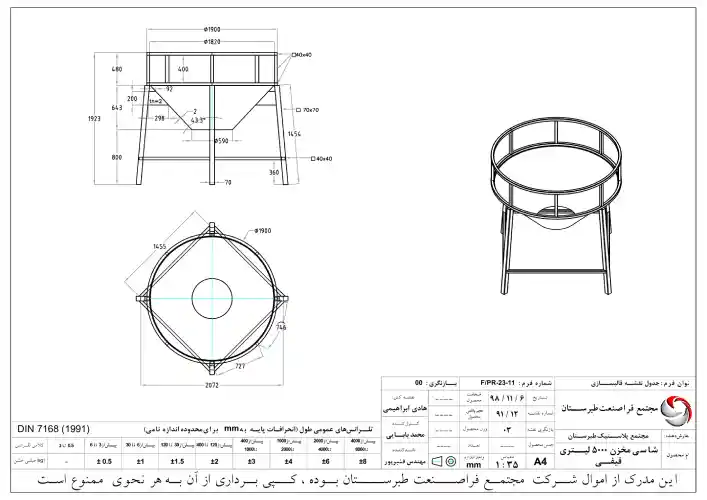

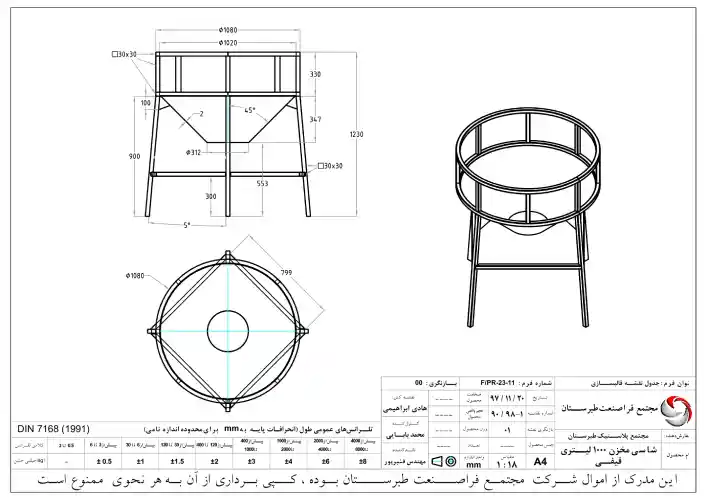

نقشه‌های مهندسی شاسی مخازن قیفی طبرستان
مشخصات ابعادی، زوایای رینگ و جزئیات مهاربندی رسمی جهت ساخت پایه استاندارد
اگر دسترسی به کارگاه جوشکاری یا تجهیزات نورد رینگ گرد ندارید، می‌توانید ساخت شاسی مخزن قیفی خود را با آهن‌آلات استاندارد سنگین، جوشکاری تست‌شده و پوشش رنگ ضدزنگ به مجموعه دنیای مخزن بسپارید.
جمع‌بندی نهایی
انتخاب صحیح پایه مخزن آب و شاسی تانکر، ضامن طول عمر مخزن پلی‌اتیلن و ایمنی کامل ساختمان است. چه از سکوی بتنی مسلح تراز استفاده کنید و چه شاسی فلزی مهندسی‌ساز، سطح اتکای زیرین باید یکپارچه، بدون ناهمواری و متناسب با وزن نهایی آب طراحی شود. به‌ویژه در مخازن قیفی طبرستان، رعایت دقیق ابعاد نقشه، جوشکاری استاندارد، مهاربندی بادبندها و عایق‌کاری ضدزنگ برای جلوگیری از آسیب به بدنه ضرورت دارد. پیش از نصب، حتماً بار مرده سازه را محاسبه کنید تا با اطمینان کامل از فشار آب و ظرفیت ذخیره بهره‌مند شوید.
سوالات متداول:
آیا میتوان مخزن را مستقیم روی پالت چوبی یا آجر قرار داد؟
خیر. پالتهای چوبی به دلیل داشتن شکاف بین تختهها و مقاومت کم در برابر رطوبت، بهسرعت میپوسند یا میشکنند و کف مخزن را سوراخ میکنند. آجر و بلوک نیز به دلیل سطح ناهموار و زبر، فشار نقطهای ایجاد کرده و منبع را متلاشی میکنند.
برای ایجاد فشار مناسب در باغ بدون پمپ، ارتفاع پایه چقدر باید باشد؟
حداقل ارتفاع پیشنهادی ۲.۵ تا ۴ متر است. هر ۱۰ متر ارتفاع معادل ۱ بار فشار است؛ بنابراین ارتفاع ۳ متری حدود ۰.۳ بار فشار آزاد ایجاد می‌کند که برای آبیاری قطره‌ای ثقلی و استفاده از شیرهای آب تک‌واحدی کاملاً مناسب است.
آیا مخازن قیفی بدون شاسی هم قابل استفاده هستند؟
خیر؛ به دلیل انحنا و زاویه مخروطی انتهای این مخازن، قرار دادن آن‌ها روی زمین صاف غیرممکن است و حتماً باید بر روی رینگ و شاسی مخصوص مستقر شوند.
انواع مخازن قیفی طبرستان

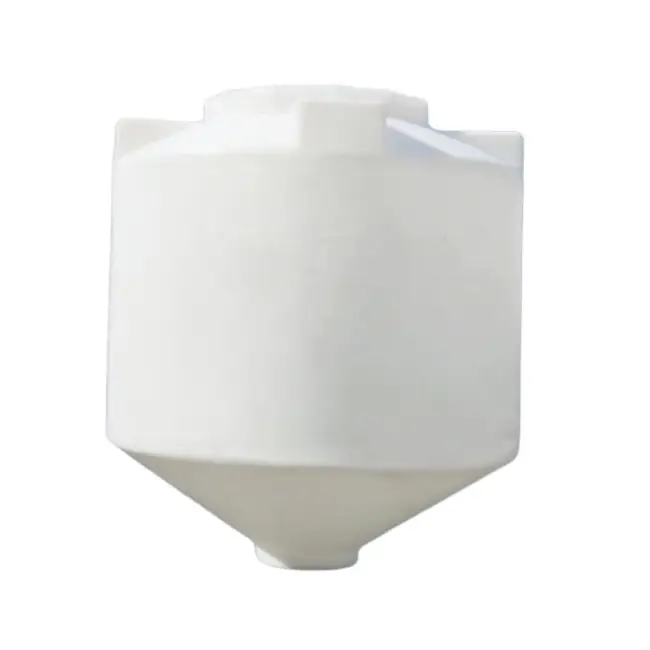

قیمت و خرید مخزن 1000 لیتری ته قیفی طبرستان
